二、型号说明

三、性能参数表

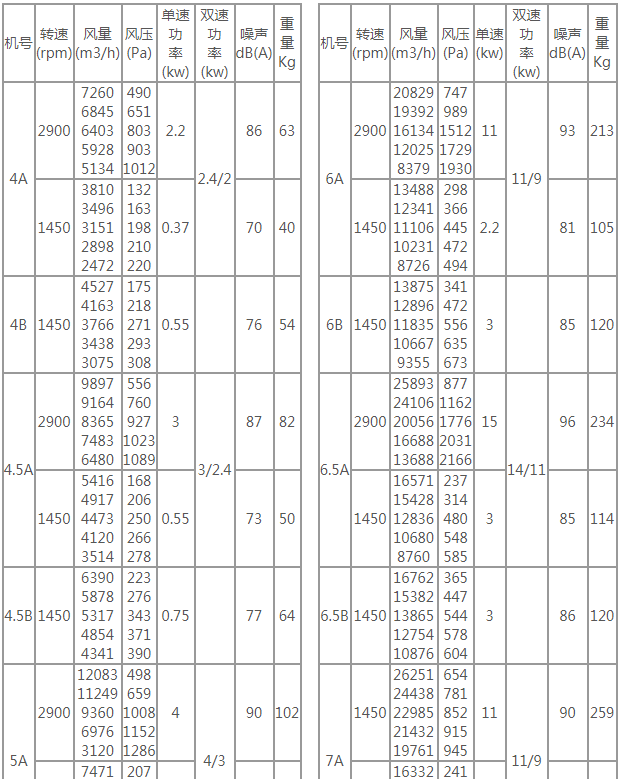

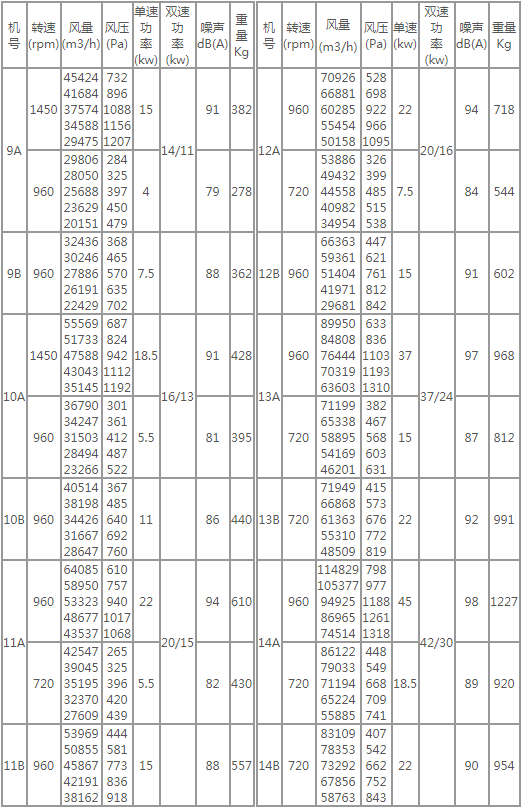

GXF-Ⅰ型

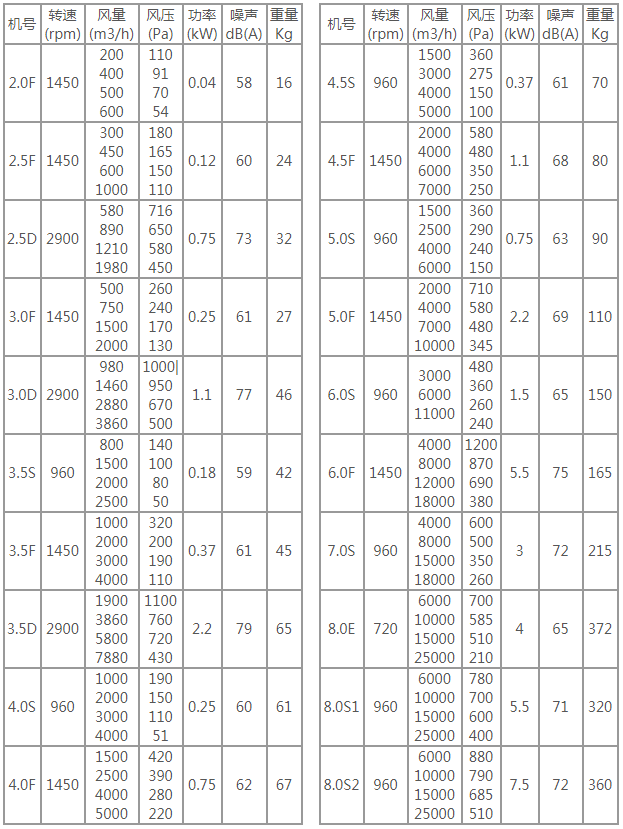

GXF-Ⅱ型

二、型号说明

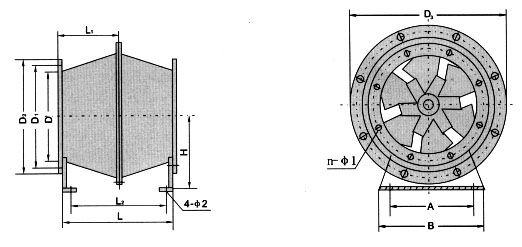

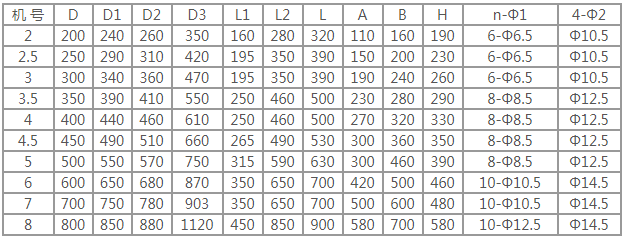

四、GXF-Ⅰ型风机外形尺寸表(单位：mm)

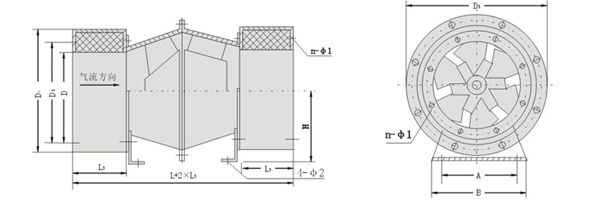

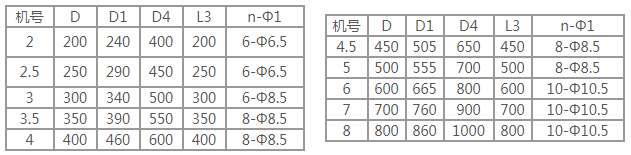

五、XGXF-Ⅰ型加消音风机外形尺寸表(单位：mm)

注：XGXF-Ⅰ型风机进出口加设消声器，可消声6-10dB(A)，亦可加长消声器，以降底更大数值的噪声。

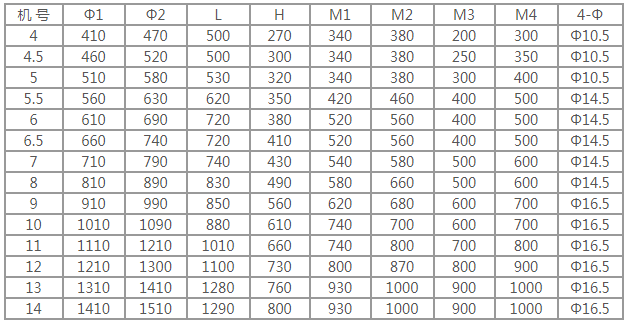

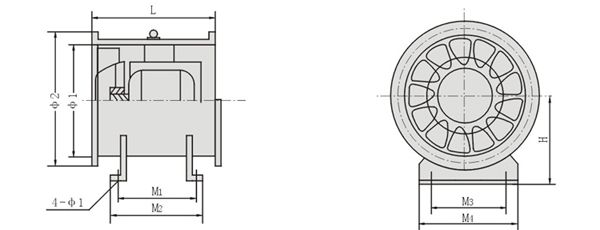

六、GXF-Ⅱ型风机外形尺寸表(单位：mm)

GXF-Ⅱ-A型低速、GXF-Ⅱ-B型外形尺寸表

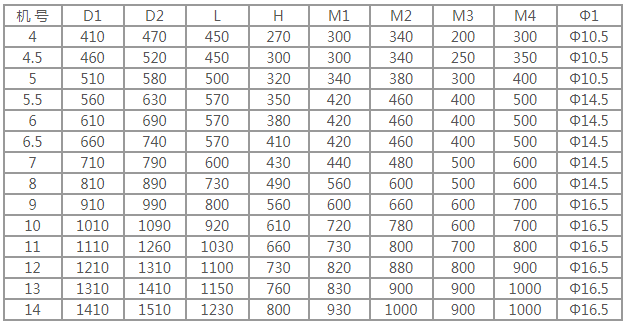

GXF-Ⅱ-A型高速及双速型外形尺寸表

注：GXF-Ⅱ型亦可加装进出口消声器，加装方法同XGXF-Ⅰ型，一般可消声6-10dB(A)。
